자전거 체인 분리 교체 조립 방법

자전거를 소유하고 자전거 라이딩을 하면서 체인을 교체할 일은 흔한 일은 아닌 듯 합니다.
그러나, 자전거 라이딩을 하면서 오르막길에서 큰 힘을 줘서 페달링을 해야할 경우,
체인이 끊어질 수도 있겠구나 하는 걱정을 하며 순간 페달에 가해지는 힘을 의도적으로 줄여서
체인이 끊어지지 않게 반응을 하기도 합니다.

체인이 끊어진다고 하면,
경험해보지 않은 경우가 많기 때문에,
타이어가 펑크나는거 이상으로 큰 부담을 느낄 수 있습니다.

그러나, 체인 고장은 자전거 수리점에서 쉽게 수리가 가능합니다.

또한, 수리 또는 교체하는 방법이 의외로 어렵지 않으며,
체인과 체인 교체에 필요한 툴이 비싸지 않기 때문에,
방법을 알아두고 툴을 구매해두면,
체인 교체하는데 부담을 느끼지는 않을 것입니다.

체인절단기 또는 체인리무버라고 합니다. 체인을 절단하는데 사용되며, 체인 마디를 연결하는 핀을 제거하여 체인 마디를 분리하는 도구입니다. 체인 교체하는 과정 중에서 대체가 불가능한 제일 중요한 도구인 듯 합니다.

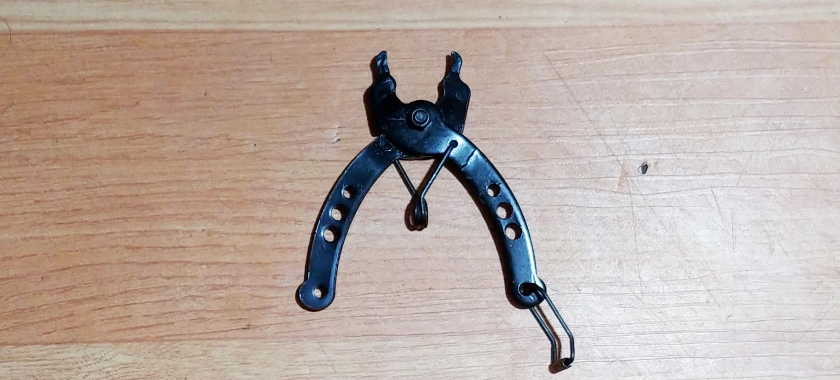

체인링크를 분리하고 결합하는데 사용되는 도구입니다. 다른 툴로 대체 사용이 가능하지만, 체인링크와 체인을 자국 없이 편리하게 작업하기 위해서는 필요한 툴 입니다.

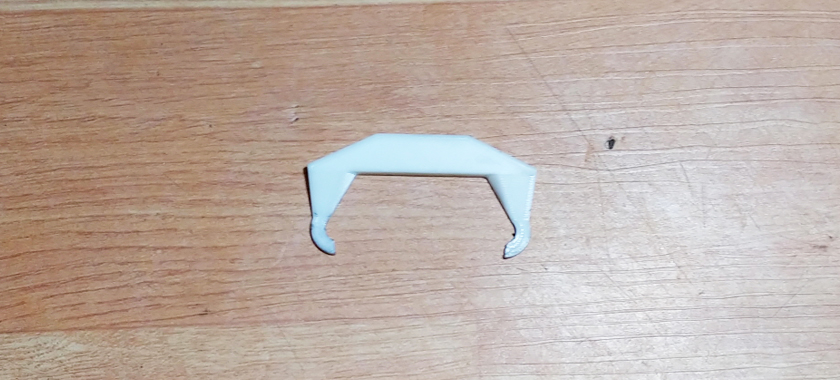

체인훅 또는 체인 홀더입니다. 철사등으로 제작되어 판매되기도 하지만, 사진처럼 3D 프린팅하는 등 비교적 쉽게 제작이 가능하기도 합니다.

체인링크는 체인을 연결하는데 사용되는, 조립식 체인 마디 입니다. 체인링크만 별도로 구매 가능하지만, 체인을 구매하면 체인링크가 포함되어 있는 경우도 많으므로, 체인을 구매할때 체인링크가 포함되어있는 것인지 확인하시기 바랍니다.

체인은 저렴한 것부터 비싼것까지 다양하므로 취향에 따라 구매하시면 좋을 듯 하며, 변속기어가 없이 1단으로만 되어있는 픽시 자전거와 같은 자전거에 사용되는 체인부터, 6단 기어, 7단 기어등 변속 기어 수에 따라서 그에 해당하는 체인을 구매해야 합니다. 예를 들어 7단 변속이 가능한 자전거의 경우, 스프라켓에서 선택된 코그 양 옆의 코그에 체인이 걸리지 않도록 체인의 폭이 얇아야합니다. 반면 변속기어가 없는 1단의 경우에는 체인이 넓어도 좋으므로, 체인이 좀더 튼튼하게 제작될 수 있습니다. 자전거 설치된 변속기어의 특성에 맞는 체인을 확인 후 구매하시기 바랍니다.

체인 수리는 체인 교체와 같습니다.
체인은 저렴한 상품도 다양하며 인터넷에서 쉽게 구매가 가능합니다.
체인 교체 과정은,
체인의 길이를 나의 자전거에 적합하게 줄이는 체인절단과
체인을 링으로 만들기 위해 체인 양 끝을 연결하는 체인 결합의 과정으로 작업이 완료됩니다.

체인절단 방법

1. 체인을 절단하려는 체인 마디를 기준으로 양쪽을 체인훅 또는 체인홀더로 걸어줍니다.

체인이 자전거에 연결되어있는 경우 체인훅을 걸어주지 않으면,
체인 절단 완료후 체인의 결합 텐션으로 인하여 체인이 절단되는 양 끝 부분이 양 옆으로 튕겨질 수 있으며
작업자를 향할 경우 다칠 위험이 있습니다.

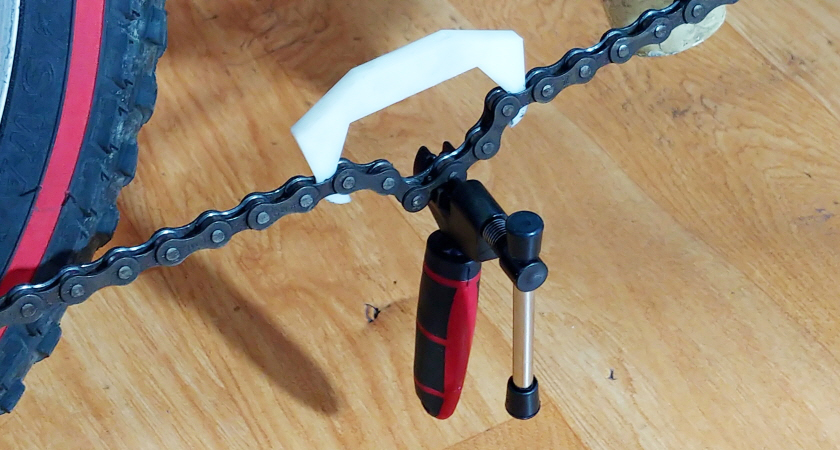

2. 체인리무버를 이용하여 체인마디를 연결하는 핀을 빼내서 체인을 절단합니다.

체인 리무버를 체인 마디가 연결되는 핀을 중심으로 밀착시킨 후,
체인 리무버의 핀이 체인 마디 연결 핀과 일치되도록 한 후,
체인 리무버의 레버를 시계방향으로 돌리면서 체인리무버의 핀이 체인마디연결핀을 밀어내서 빠지도록 합니다.

체인결합 방법

1. 연결하려는 체인의 양 끝을 체인훅에 걸어줍니다.

체인링크를 이용하여 체인을 결합하기 위해서는
체인을 체인훅 양쪽에 걸었을 때 체인링크를 조립했을때에도 약간 헐렁한 정도가 되어야
체인링크를 이용한 체인 결합 작업이 가능합니다.

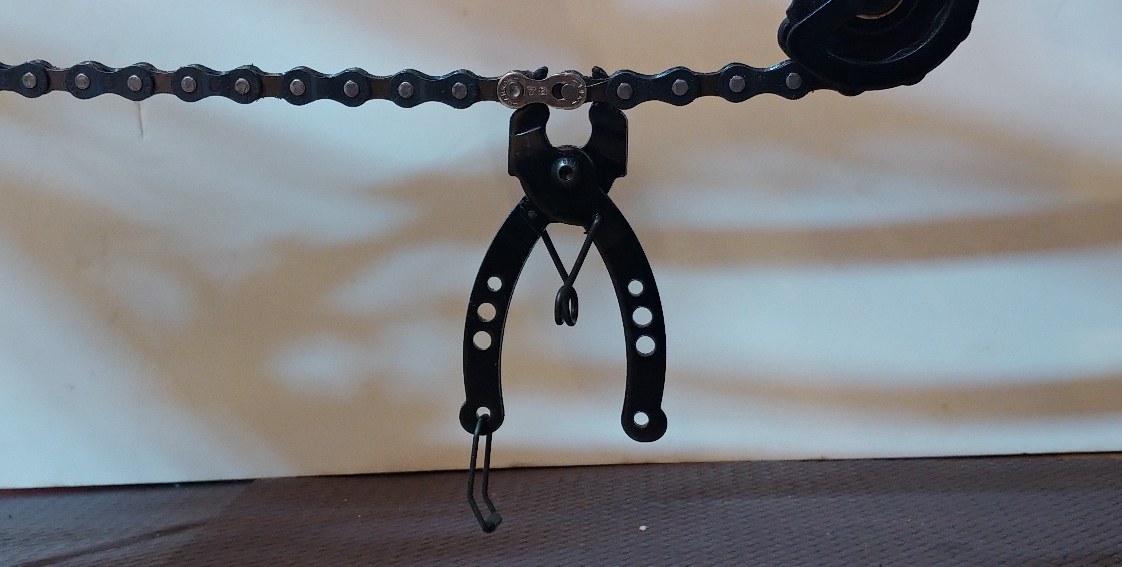

2. 체인링크 분리결합 도구를 이용해 체인을 연결합니다
체인 양 끝에 핀이 제거된 구멍에
체인링크 반쪽의 핀 부분을 각각 끼운 후

체인링크를 하나로 조립 한 후,

체인링크 분리결합 도구를 이용하여 체인링크가 딱 소리가 날때까지 조여서 고정합니다.

체인링크 결합 완료되면 체인링크의 핀이 사진처럼 고정됩니다.
